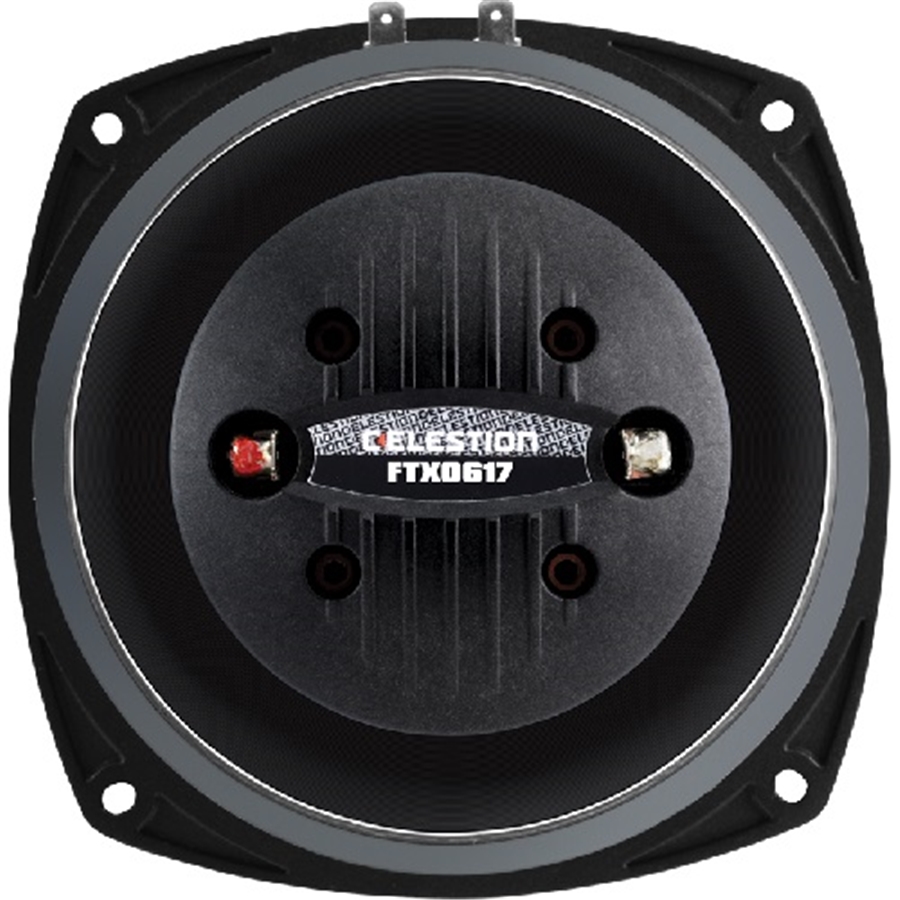

Celestion FTX0617 è uno speaker coassiale con magnete in ferrite e telaio in alluminio pressofuso. Diametro 6", potenza nominale 150 Watt, impedenza 8 Ohm, bobina da 1.75" e sensibilità 92 dB.

Caratteristiche del Celestion FTX0617


• il gruppo magnete in ferrite funge da motore comune sia per LF che per HF


• diaframma HF in poliimmide


• anello di demodulazione


• copertura HF nominale di 100°


• kit di riparazione HF disponibile


• fornito senza crossover

Specifiche Generali


• Diametro nominale: 165 mm / 6,5 pollici


• Potenza nominale: 150 W


• Potenza nominale continua: 300 W


• Impedenza nominale: 8 Ω


• Sensibilità: 92 dB

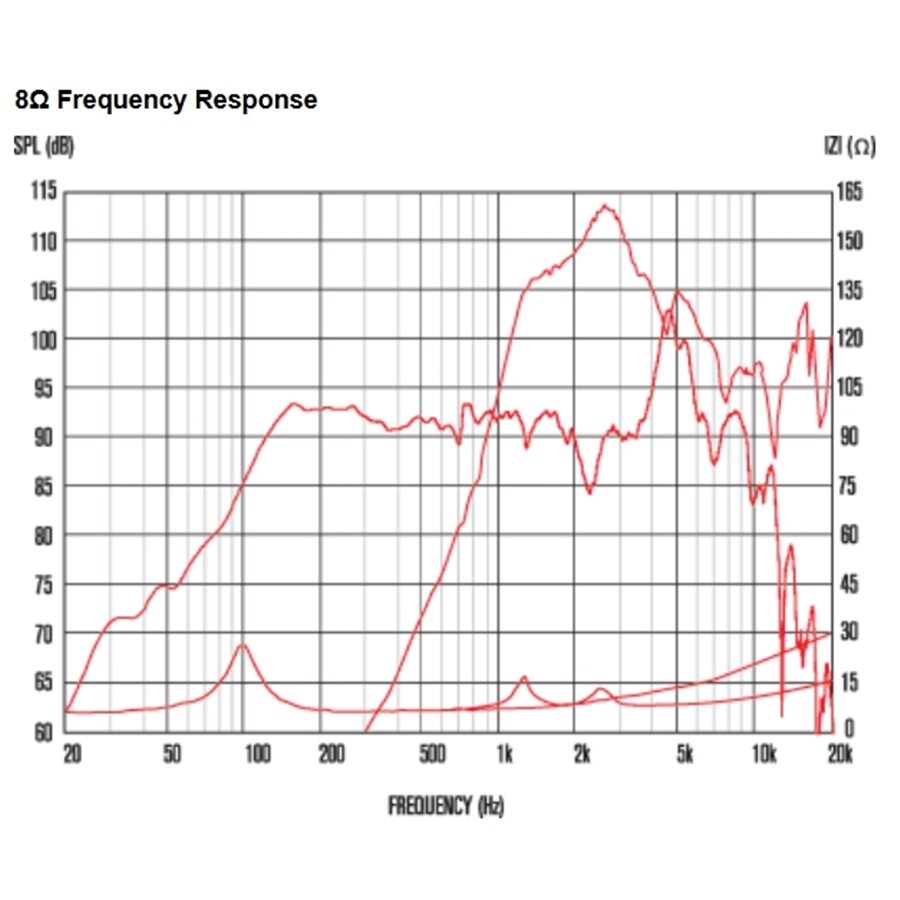

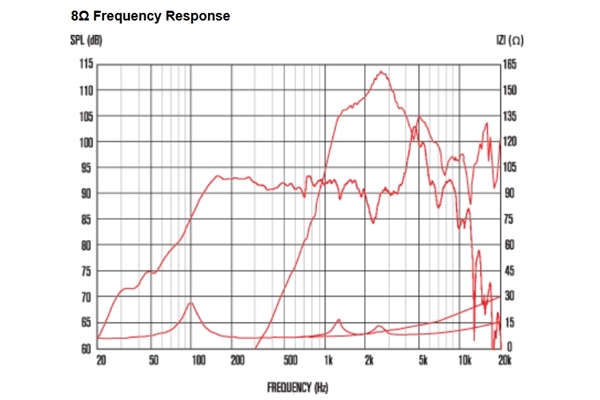

• Gamma di frequenza: 100-6000 Hz


• Tipo di telaio: Alluminio pressofuso


• Tipo di magnete: Ferrite


• Peso del magnete: 0,88 kg / 31 oz


• Diametro bobina mobile: 44 mm / 1,75 pollici


• Materiale bobina mobile: Alluminio rivestito in rame avvolto sul bordo


• Materiale supporto: Fibra di vetro


• Materiale cono: Carta rinforzata con Kevlar


• Materiale bordo: Sigillato in tessuto


• Sospensione: Singola


• Altezza gap (Hg): 6 mm / 0,24 pollici


• Altezza avvolgimento VC (Hvc): 10 mm / 0,4 pollici

Parametri di Thiele-Small


• D: 0.14m/5.51in


• Fs: 105.3Hz


• Mms: 10.94g/0.39oz


• Qms: 3.851


• Qes: 1.021


• Mmd: 9.86g/0.35oz


• Qts: 0.807


• Re: 5.57ohm


• Vas: 7lt/0.25ft3


• BI: 6.28Tm


• Cms: 0.209mm/N


• Rms: 1.88kg/s


• Le (at 1kHz): 0.28mH

Specifiche Aggiuntive HF


• Potenza nominale: 40 W


• Potenza nominale continua: 80 W


• Impedenza nominale: 8 Ω


• Sensibilità: 103 dB


• Gamma di frequenza: 1500-20.000 Hz


• Crossover minimo consigliato 12 dB/ottava: 2200 Hz


• Diametro bobina mobile: 34 mm / 1,4 pollici


• Tipo di magnete: Motore a doppio magnete in ferrite


• Materiale diaframma: Poliimmide


• Materiale bordo: Poliimmide

Informazioni di Montaggio


• Diametro totale: 189 mm / 7,44 pollici (max)


• Profondità totale: 93 mm / 3,7 pollici


• Diametro del foro: 150 mm / 5,9 pollici


• Dimensioni del foro di montaggio: 6,5 x 5,5 mm / 0,26 x 0,22 pollici


• Numero di fori di montaggio: 4


• PCD fori di montaggio: 173,5 mm / 6,83 pollici


• Peso unitario: 3 kg / 6,6 libbre

Note


• Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.


• Potenza calcolata sull'impedenza minima.


• Altoparlante testato in aria libera.


• Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.


• Potenza calcolata sull'impedenza minima.


• Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.


• Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.


• Xmax: 0,5*(Hvc-Hg) + 0,25*Hg

Gli speaker della serie Celestion FTX sono driver per altoparlanti coassiali full-range. Hanno un singolo gruppo magnetico che guida sia gli elementi a bassa che quelli ad alta frequenza per un segnale di uscita più coerente. I vantaggi includono anche un peso inferiore e dimensioni più compatte.
