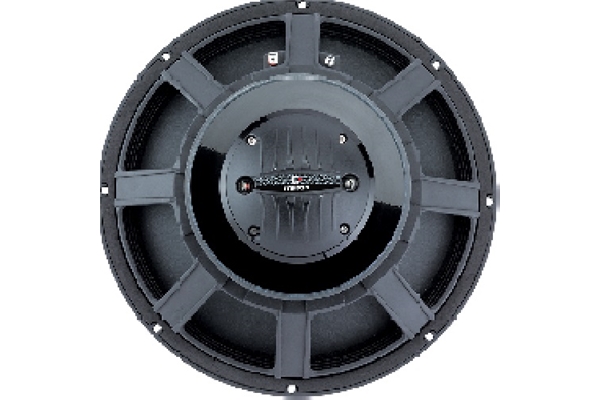

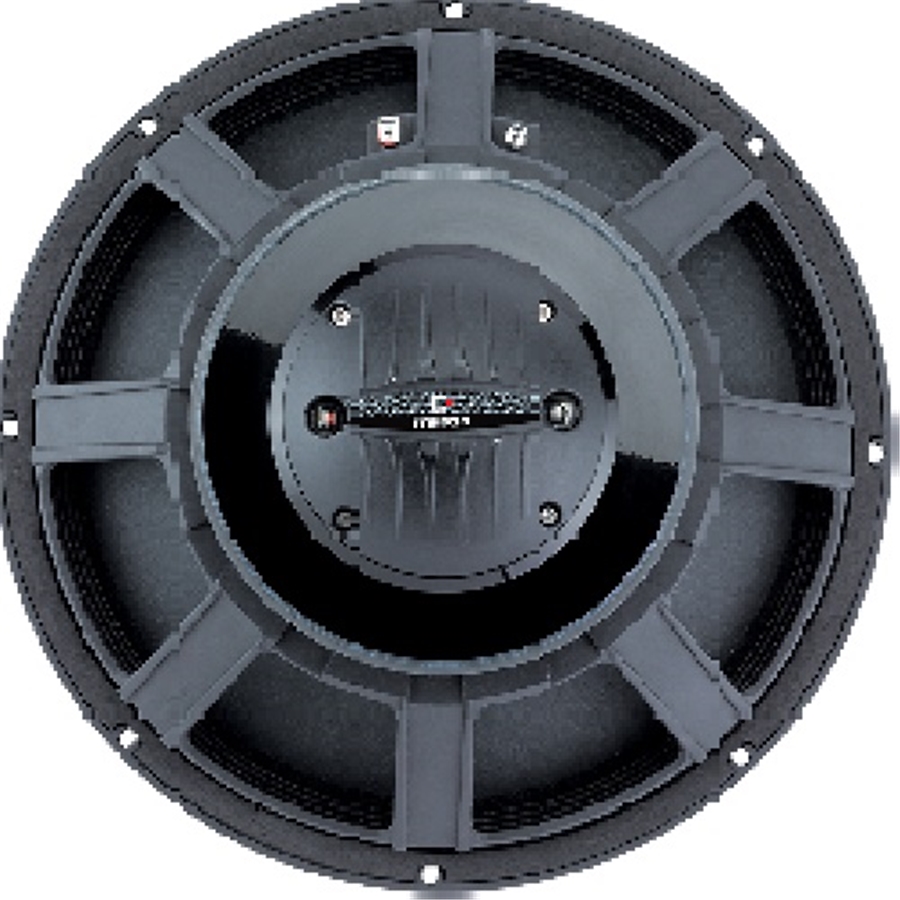

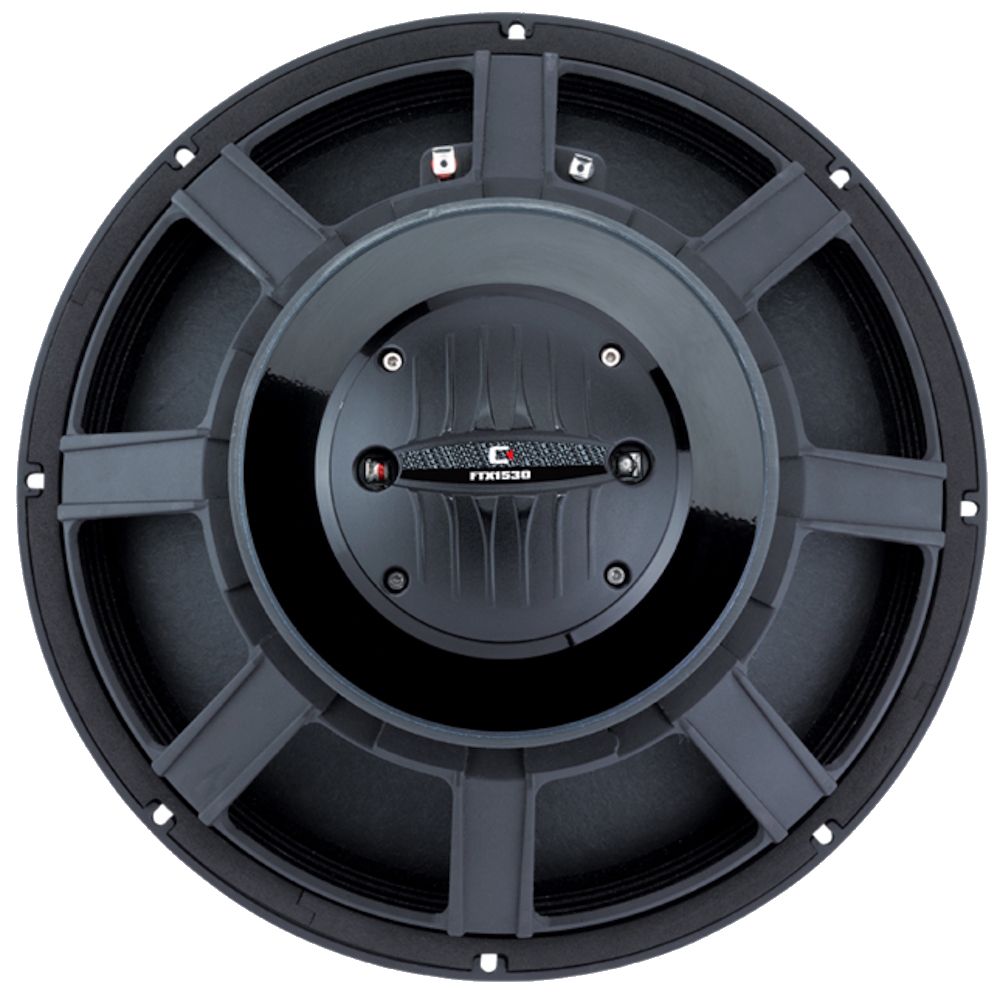

Celestion FTX1530 è uno speaker coassiale con magnete in ferrite e telaio in alluminio pressofuso. Diametro 15", potenza nominale 400 Watt, impedenza 8 Ohm, bobina da 3" e sensibilità 97 dB.

Caratteristiche del Celestion FTX1530

• il gruppo magnete in ferrite funge da motore comune sia per LF che per HF

• diaframma HF in titanio

• anello di demodulazione

• copertura HF nominale a 90°

• kit di riparazione HF disponibile

• fornito senza crossover

Specifiche Generali del Celestion FTX1530

• Diametro nominale: 381 mm / 15 pollici

• Potenza nominale: 400 W

• Potenza nominale continua: 800 W

• Impedenza nominale: 8 Ω

• Sensibilità: 97 dB

• Gamma di frequenza: 40-4000 Hz

• Tipo di telaio: Alluminio pressofuso

• Tipo di magnete: Ferrite

• Peso del magnete: 2,3 kg / 81 oz

• Diametro bobina mobile: 75 mm / 3 pollici

• Materiale bobina mobile: Alluminio rivestito in rame avvolto sul bordo

• Materiale supporto: Fibra di vetro

• Materiale cono: Carta rinforzata con kevlar

• Materiale bordo: Sigillato in tessuto

• Sospensione: Singola

• Altezza gap (Hg): 8 mm / 0,31 pollici

• Altezza avvolgimento VC (Hvc): 16 mm / 0,63 pollici

Parametri di Thiele-Small del Celestion FTX1530

• D: 0.33m/12.99in

• Fs: 42.5Hz

• Mms: 84.29g/2.97oz

• Qms: 3.809

• Qes: 0.297

• Qts: 0.28

• Re: 5.36Ω

• Vas: 172.0716.08ft3

• BI: 20.16Tm

• Cms: 0.17mm/N

• Rms: 5.91kg/s

• Le (at 1kHz): 0.82mH

Specifiche Aggiuntive HF del Celestion FTX1530

• Potenza nominale: 75 W

• Potenza nominale continua: 150 W

• Impedenza nominale: 8 Ω

• Sensibilità: 106,5 dB

• Gamma di frequenza: 800-18.000 Hz

• Crossover minimo consigliato 12 dB/ottava: 1000 Hz

• Diametro bobina mobile: 75 mm / 3 pollici

• Tipo di magnete: Motore a doppio magnete in ferrite

• Materiale diaframma: Titanio

• Materiale bordo: Poliimmide

Informazioni di Montaggio del Celestion FTX1530

• Diametro totale: 387 mm / 15,24 pollici

• Profondità totale: 176 mm / 6,93 pollici

• Diametro del foro di montaggio: 351 mm / 13,82 pollici

• Dimensioni del foro di montaggio: 10 x 7 mm / 0,39 x 0,27 pollici

• Numero di fori di montaggio: 8

• PCD del foro di montaggio: 365-375 mm / 14,37-14,76 pollici

• Peso dell'unità: 6,5 kg / 14,3 libbre

Note

• Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.

• Potenza calcolata sull'impedenza minima.

• Altoparlante testato in aria libera.

• Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.

• Potenza calcolata sull'impedenza minima.

• Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.

• Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.

• Xmax: 0,5*(Hvc-Hg) + 0,25*Hg

Gli speaker della serie Celestion FTX sono driver per altoparlanti coassiali full-range. Hanno un singolo gruppo magnetico che guida sia gli elementi a bassa che quelli ad alta frequenza per un segnale di uscita più coerente. I vantaggi includono anche un peso inferiore e dimensioni più compatte.
