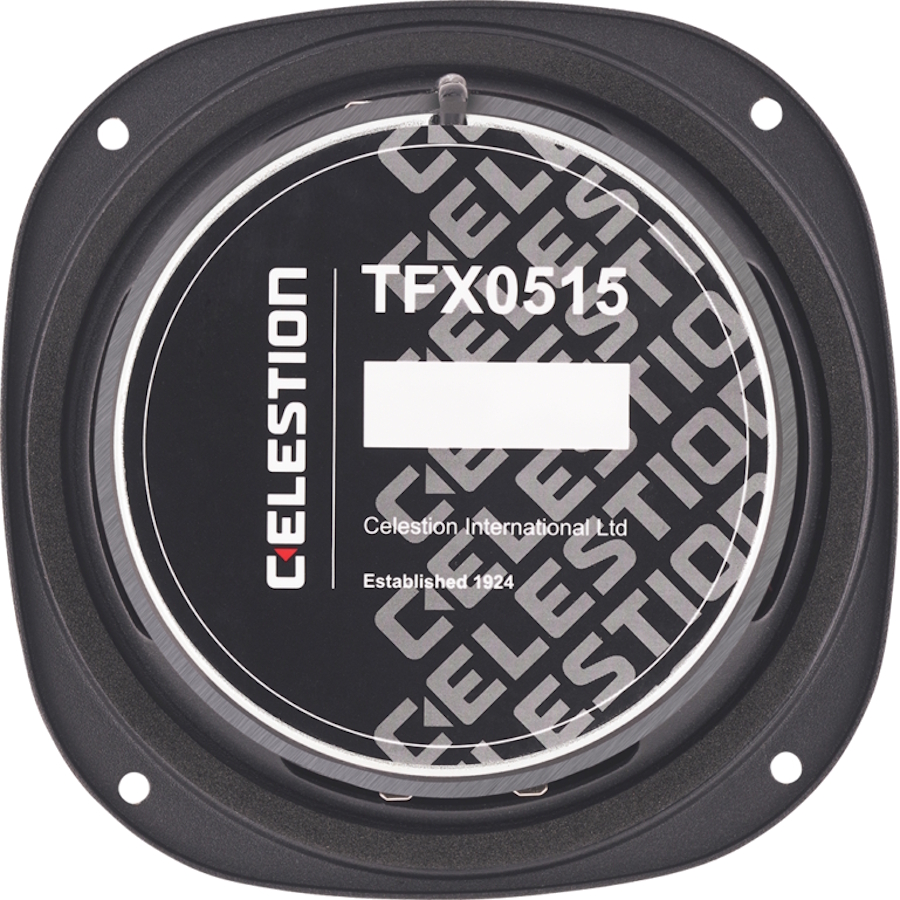

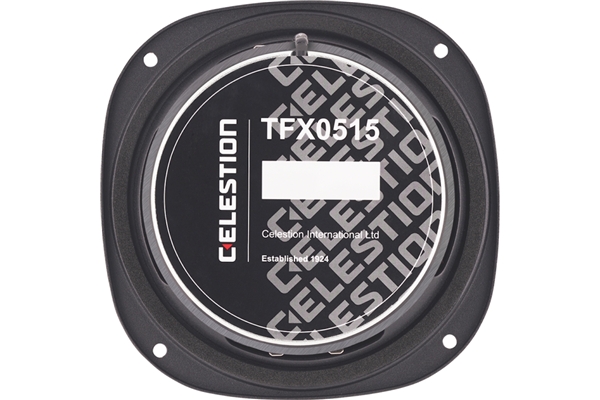

Celestion TFX0515 è uno speaker coassiale con magnete in ferrite e telaio in acciaio stampato. Diametro 5", potenza nominale 150 Watt, impedenza 8 Ohm, bobina da 1.5" e sensibilità 89 dB.

Caratteristiche del Celestion TFX0515


• Tweeter a cupola in seta


• Copertura HF nominale di 100°

Specifiche Generali


• Diametro nominale: 125 mm / 5 pollici


• Potenza nominale: 150 W


• Potenza nominale continua: 300 W


• Impedenza nominale: 8 Ω


• Sensibilità: 89 dB


• Gamma di frequenza: 80-4000 Hz


• Tipo di telaio: Acciaio stampato


• Tipo di magnete: Ferrite


• Peso del magnete: 0,65 kg / 23 oz


• Diametro bobina mobile: 38 mm / 1,5 pollici


• Materiale bobina mobile: Rame tondo


• Materiale supporto: Poliimmide


• Materiale cono: Carta rinforzata con Kevlar


• Materiale bordo: Elastomero


• Sospensione: Singola


• Altezza gap (Hg): 6 mm / 0,24 pollici


• Altezza avvolgimento VC (Hvc): 10,5 mm / 0,41 pollici

Parametri di Thiele-Small


• Sd: 95 cm2 / 14,72 pollici quadrati


• Fs: 74 Hz


• Mms: 9,073 g / 0,32 once


• Qms: 8,293


• Qes: 0,503


• Qts: 0,474


• Re: 5,77 Ω


• Vas: 6,53 l / 0,23 ft3


• BI: 6,96 Tm


• Cms: 0,509 mm/N


• Rms: 0,509 kg/s


• Le (a 1 kHz): 0,363 mH


• Xmax: 3,75 mm / 0,14 pollici

Specifiche Aggiuntive HF


• Potenza nominale: 10 W


• Potenza nominale continua: 20 W


• Impedenza nominale: 8 Ω


• Sensibilità: 96 dB


• Gamma di frequenza: 1400-20.000 Hz


• Crossover minimo consigliato 12 dB/ottava: 2200 Hz


• Diametro bobina mobile: 25 mm / 1 pollice


• Tipo di magnete: Neodimio


• Materiale diaframma: Seta


• Materiale bordo: Seta

Informazioni di Montaggio


• Diametro totale: 136x151 mm / 5,4x5,9 pollici


• Profondità totale: 72 mm / 2,8 pollici


• Diametro del foro: 116 mm / 4,6 pollici


• Dimensioni del foro di montaggio: 4,5 mm / 0,18 pollici Ø


• Numero di fori di montaggio: 4


• PCD foro di montaggio: 140 mm / 5,5 pollici


• Peso unitario: 1,6 kg / 3,5 libbre

Note


• Potenza nominale: testata per due ore utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.


• Potenza calcolata sull'impedenza minima. Altoparlante testato in aria libera.


• Potenza nominale HF: testata per due ore su tubo a onda piana utilizzando un segnale di rumore rosa continuo a banda limitata secondo lo standard AES.


• Potenza calcolata sull'impedenza minima.


• Potenza nominale continua: definita come 3 dB superiore alla potenza nominale AES.


• Sensibilità: misurata sull'asse a 1 W, 1 m in ambiente anecoico 2π.


• Xmax: 0,5*(Hvc-Hg) + 0,25*Hg
