RADIAL CATAPULT TX4

Marchio RADIAL
Caratteristiche:

Caratteristiche del prodotto:

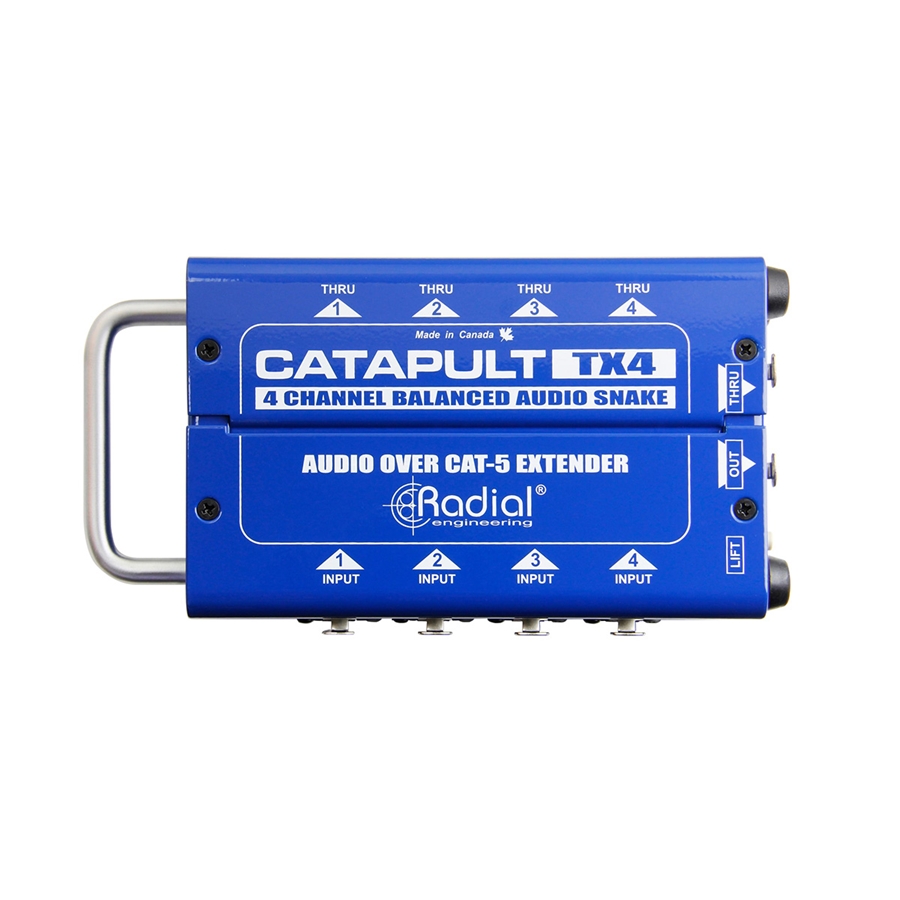

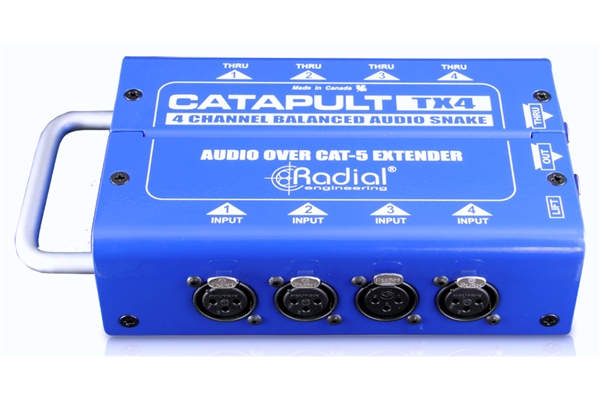

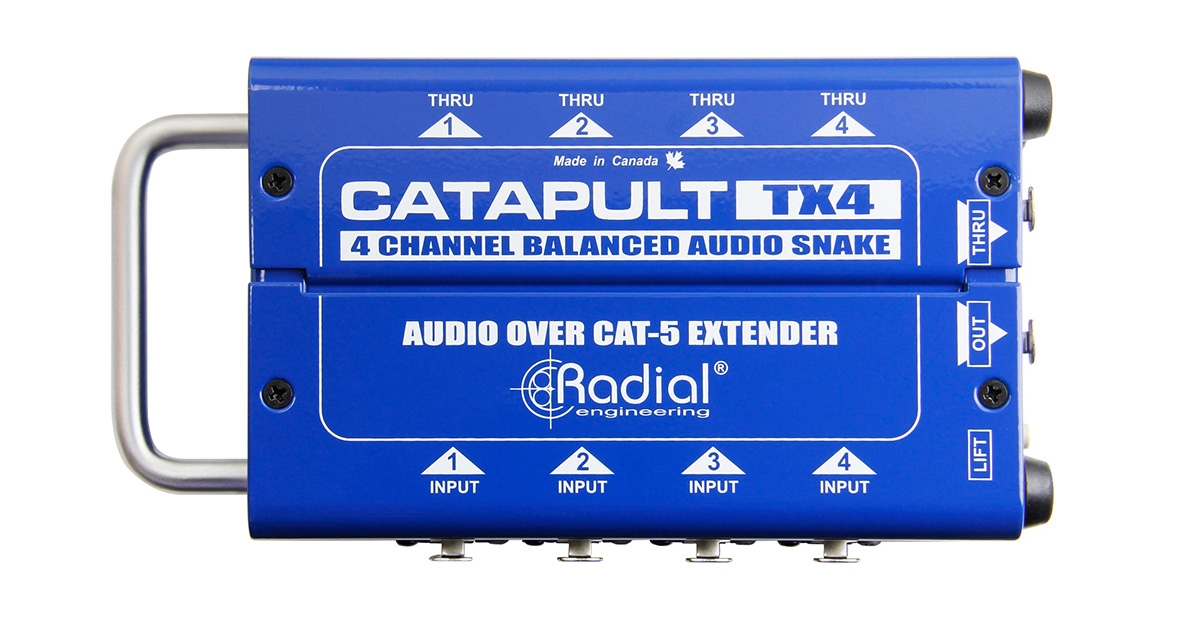

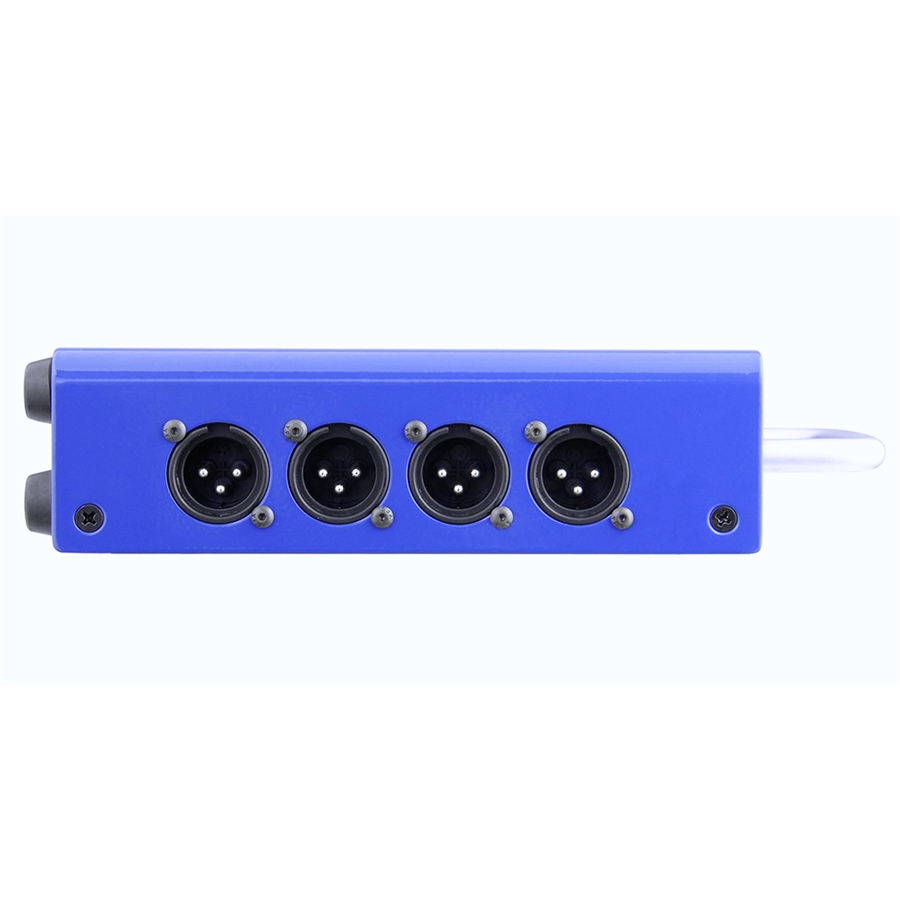

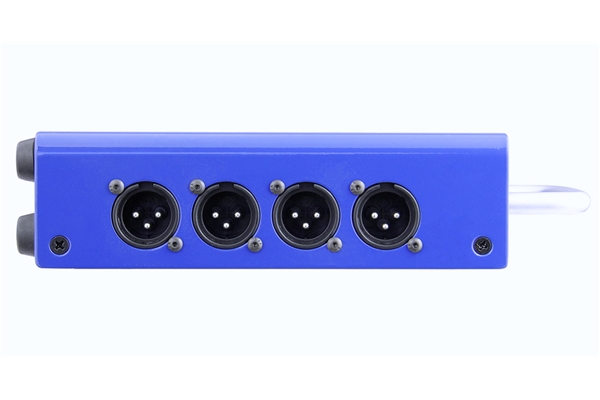

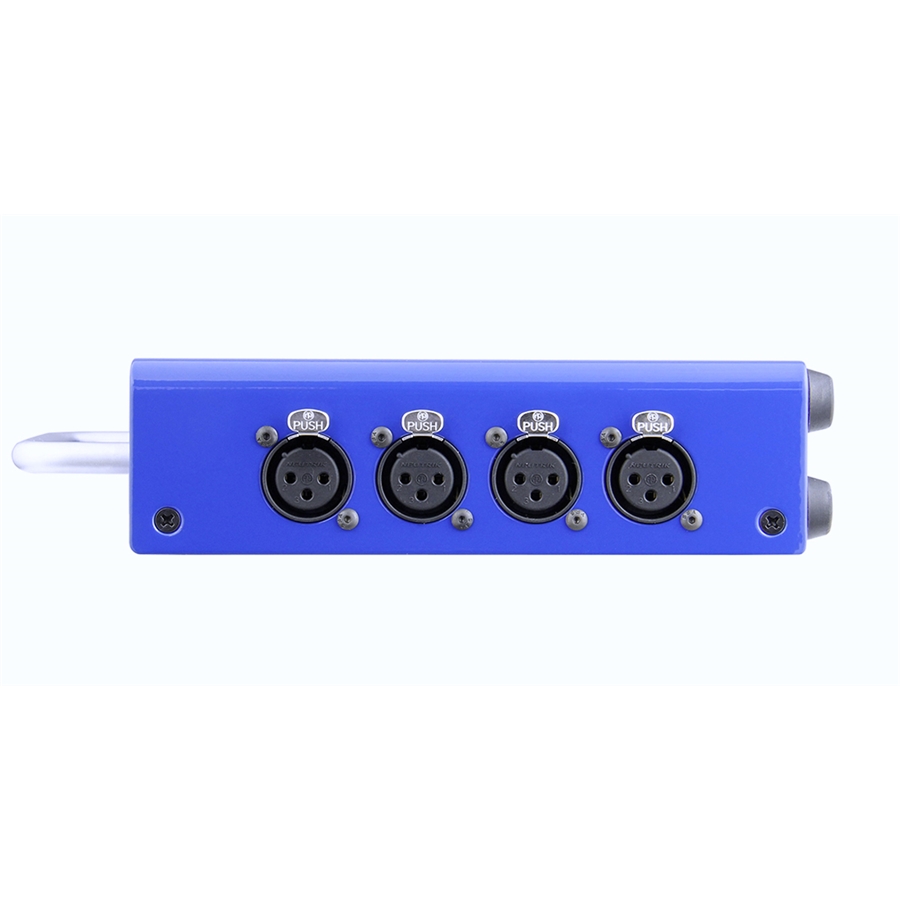

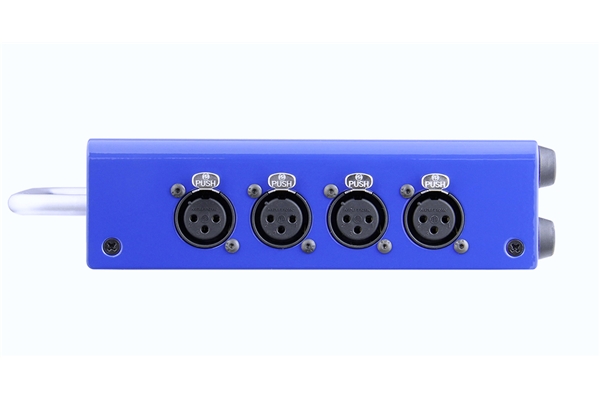

Catapult TX4 modulo di trasmissione con 4 ingressi XLR-F e 4 uscite XLR-M, è uno snake audio 4 canali che invia segnali audio analogici e digitali AES su cavo standard twisted-pair schermato Cat 5 o Cat 6. Questo permette ai tecnici sfruttare le caratteristiche di questa tipologia di connessione d'ampia diffusione, per il ritorno di snake o per il trasporto di canali audio bilanciati su grandi palcoscenici, mentre agli installatori di sistemi audio consente il riutilizzo di reti pre-cablate per distribuire i segnali audio su diversi ambienti.



Catapult TX4 modulo di trasmissione con 4 ingressi XLR-F e 4 uscite XLR-M, invia segnali audio analogici e digitali AES su cavo standard twisted-pair schermato Cat 5 o Cat 6.



Caratteristiche di rilievo




  • Invia segnali audio analogici o digitali AES su cavo Cat 5/6

  • Funziona all'interno di reti già esistenti

  • Possibilità di cablaggio diretto o divisione del segnale isolato

  • Trasmette quattro segnali AES (otto canali audio)



Catapult è uno snake audio a 4 canali che consente di inviare segnali audio analogici e digitali AES su cavo standard twisted-pair schermato Cat 5 o Cat 6. Questo permette ai tecnici di palco di sfruttare il costo relativamente basso di questo cavo, facilmente reperibile, per il ritorno di snake o per il trasporto di canali audio bilanciati su palcoscenici grandi, e agli installatori di sistemi permette di sfruttare reti pre-cablate per collegare una stanza all'altra. Disponibile in 6 configurazioni, Catapult offre una scelta di 3 moduli di ingresso e 3 moduli di uscita. Ogni modulo di ingresso dispone di 4 ingressi XLR, 4 thru-put XLR insieme con 2 uscite Ethercon Neutrik per collegare il cavo Cat 5 al modulo d’uscita desiderato. Questi sono dotati di ingresso RJ45 tipo Ethercon e thru-put, oltre a due set di uscite XLR. È possibile ordinare i moduli senza trasformatore per sub-snake o per trasmettere segnali audio AES; con trasformatori di isolamento microfonico per la divisione del segnale tra FOH, monitor o sistema di registrazione; con trasformatori di isolamento line-level per eliminare il rumore del sistema. Un interruttore ground lift presente su ogni terminale consente di collegare il cavo Ethernet eliminando rumori e ronzii causati dai loop di massa. Come tutti i prodotti Radial, Catapult è ideale per l’utilizzo in tour grazie alla costruzione in un robusto acciaio calibro 14 e alla verniciatura a polvere che lo manterrà come nuovo per anni. Al suo interno, è stato utilizzato un PCB su due lati per montare i connettori e trasformatori raddoppiando i giunti di saldatura per la massima durata nel tempo.



Utilizzo pratico di CatapultTM



Collegamenti



Come per tutti i sistemi audio, è buona norma spegnere il sistema audio o posizionare i livelli del sistema a zero prima di effettuare i collegamenti. Ciò eviterà ai transienti di connessione o accensione di danneggiare i componenti più sensibili come i tweeter.



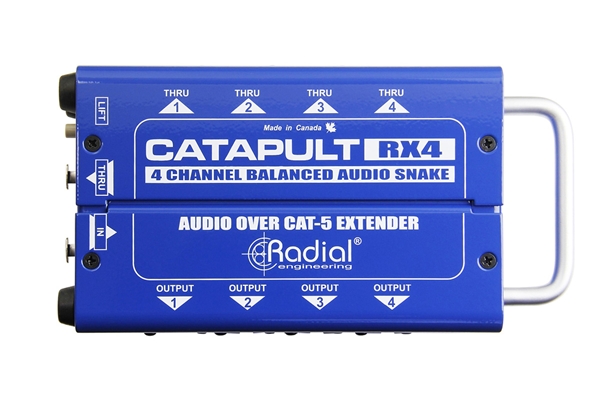

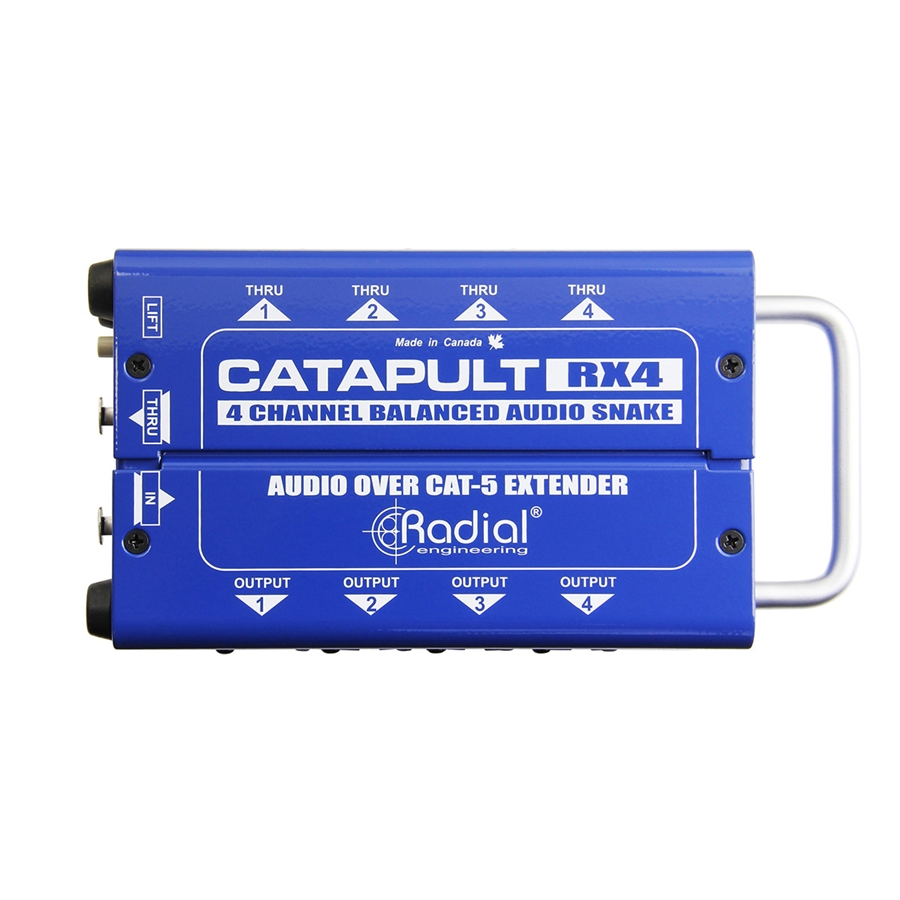

Utilizzo standard dei moduli TX4 e RX4 (non isolati)



Per utilizzare Catapult nella forma più semplice, collegate insieme TX4 e RX4 utilizzando un cavo Cat 5 o Cat 6. Per inviare alimentazione phantom a 48V per alimentare microfoni a condensatore o direct box attive, il cavo deve essere schermato. Se si trasmettono segnali di linea, la schermatura non è necessaria vista la configurazione twisted pair, ma i cavi schermati potranno essere ancora utili essendo meno sensibili al rumore. Siccome i twisted pair sono avvolti insieme strettamente in una camicia compatta, è bene inviare segnali con livello simile sullo stesso filo. Questo ridurrà il crosstalk dai segnali con livelli più elevati (ad esempio livelli di linea +4 dB) che inquinano i segnali di uscita di livello inferiore (come ad esempio i livelli microfonici a -30dB). I moduli TX e RX presentano due serie di connettori XLR per collegamenti più versatili. Si tratta in pratica di un semplice cavo a Y che può essere utile in determinate situazioni.







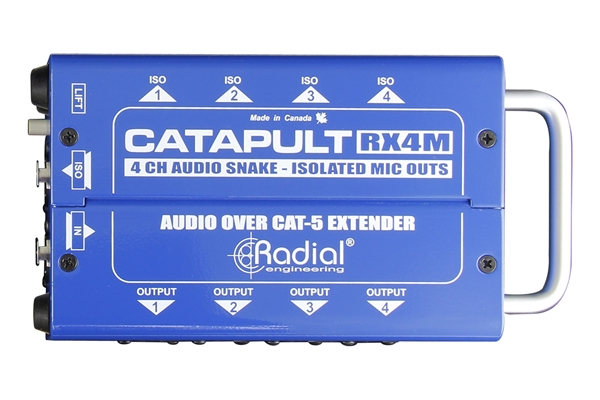

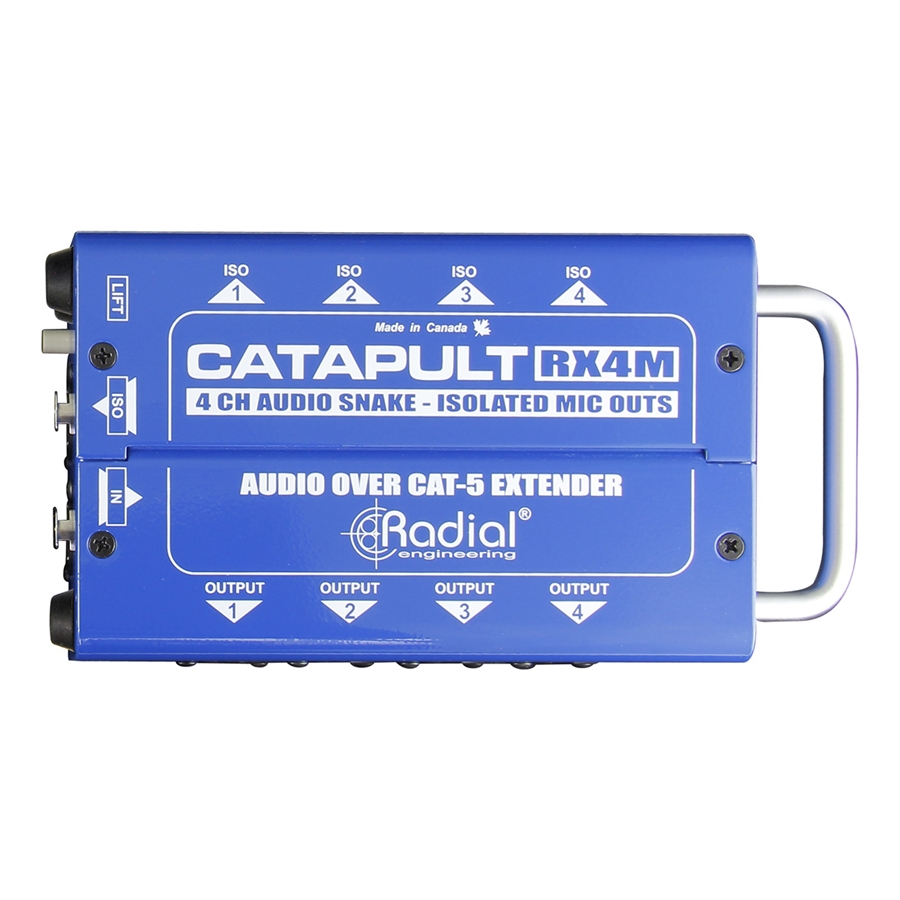

Utilizzo dei moduli Mic Level TX4M e RX4M



Questi moduli si usano per dividere un segnale microfonico tra i due mixer. Anche se i trasformatori possono essere posizionati all'interno del modulo di trasmissione TX4M o del modulo di ricezione RX4M, questi sono di solito messi all'interno del modulo di trasmissione in quanto permettono una maggiore flessibilità. Per esempio, può capitare in un concerto di dover inviare il segnale del vostro microfono sul palco ad un mixer monitor sul palco, e contemporaneamente ad un mixer FOH distante. TX4M permetterebbe di collegare direttamente i microfoni alla console FOH in modo che questa possa fornire l'alimentazione phantom, mentre i trasformatori Eclipse ad alte prestazioni mantengono isolato il mixer monitor prevenendo i loop di massa. È possibile inoltre utilizzare lo stesso modulo TX4M per isolare i microfoni alimentando un sistema di registrazione separato. I trasformatori sono dispositivi davvero eccezionali: in caso di saturazione forniscono un aiuto sorprendente.







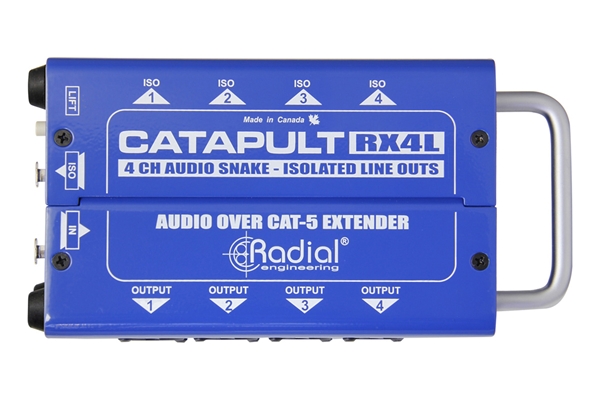

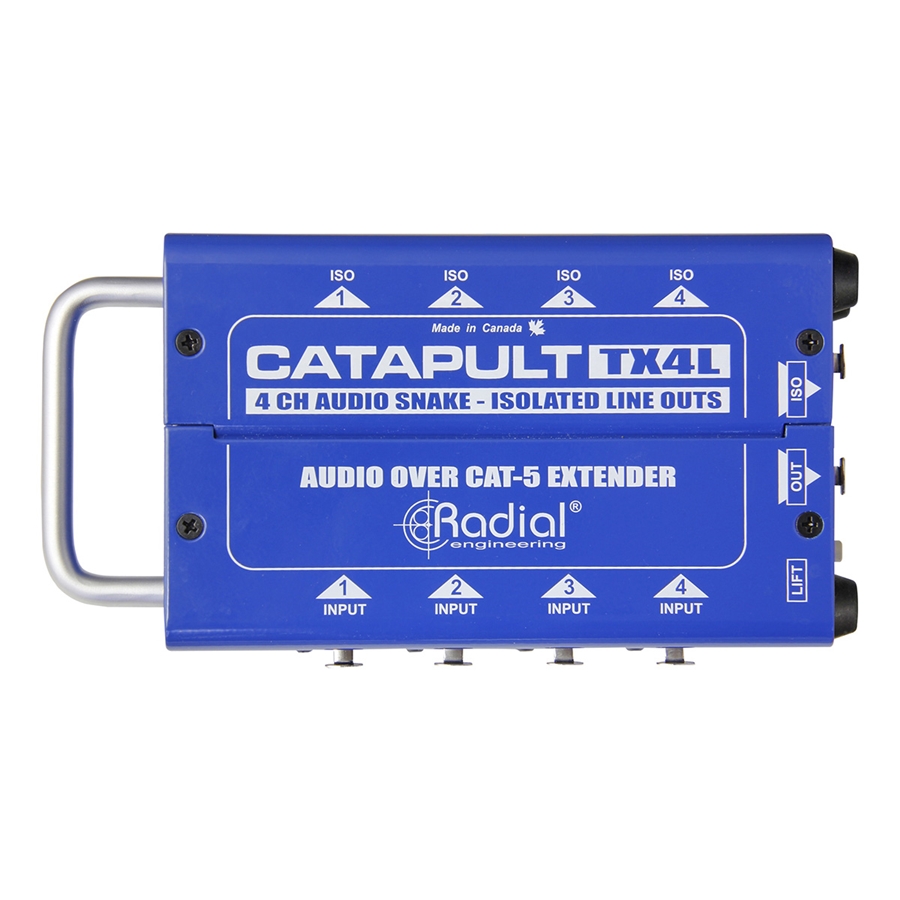

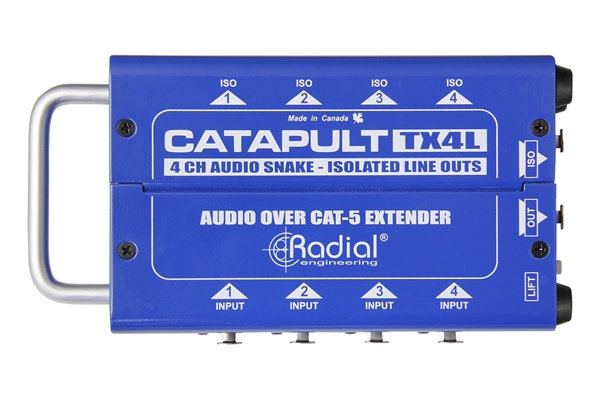

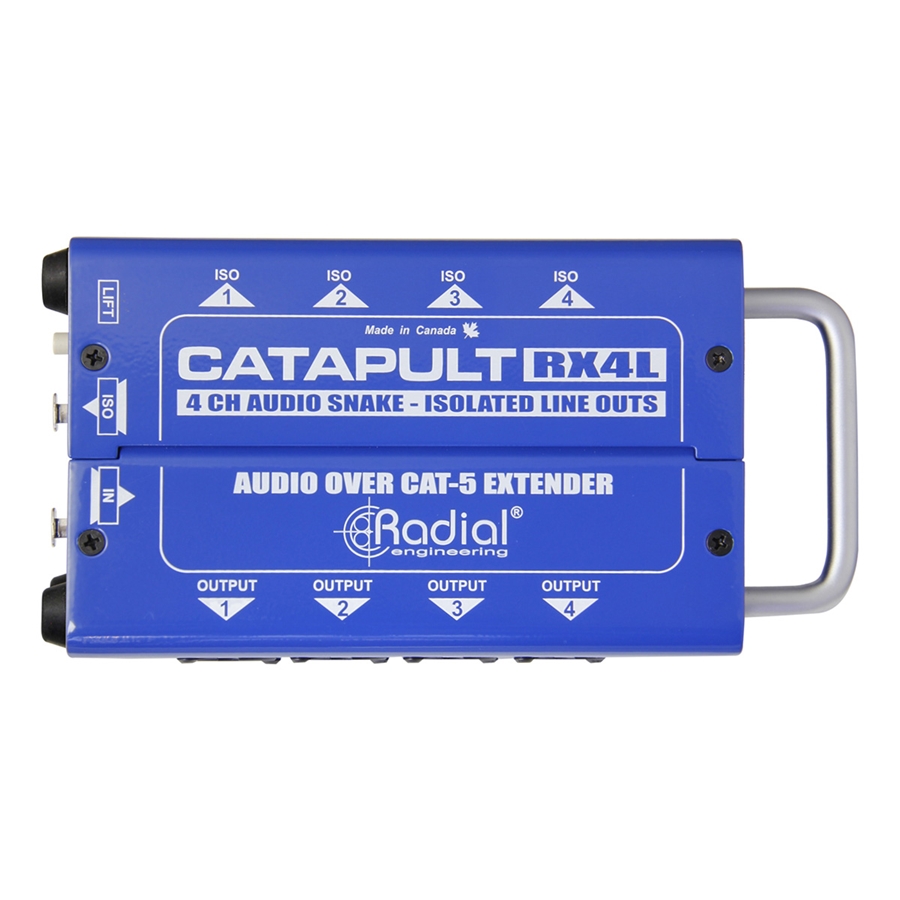

Utilizzo dei moduli isolati TX4L e RX4L Line Level



Come descritto sopra, i trasformatori eliminano il rumore. Questi problemi sono spesso più predominanti in situazioni in cui i due punti di connessione sono distanti l'uno dall'altro. L’isolamento del segnale permette permette il passaggio dell’audio, bloccando le tensioni continue vaganti che possono interferire con il sistema. Gli isolatori line-level sono solitamente posizionati nel modulo di ricezione (RX4L) del sistema. Se usate Catapult come snake di ritorno per i monitor o da un crossover, isolando il palco dal front-of-house (FOH) eviterete un sacco di guai! È sufficiente collegare l'uscita dalla console a Catapult e le uscite isolate ai rack degli amplificatori o alle casse amplificate. I trasformatori Eclipse all'interno sono in grado di gestire fino a 15dB senza distorsione. È  possibile utilizzare le uscite non isolate per fornire segnale ad altri dispositivi, come un registratore.







Ground Lift



Ogni modulo Catapult è dotato di un interruttore Ground Lift. Impostatelo come non attivo. Una volta collegato, se avvertite del rumore, provate ad attivare l’interruttore Ground Lift in uno dei due moduli (Trasmissione/Ricezione). Di solito è meglio attivarlo alla fine della trasmissione, dove generalmente è presente un collegamento microfonico, mentre alla fine della ricezione c’è il collegamento ad un dispositivo elettronico, (mixer), che ha già una propria messa a terra. Attenzione: attivando l’interruttore Ground Lift viene disattivata automaticamente l'alimentazione phantom: i microfoni a condensatore o le DI Box attive non funzioneranno.







Specifiche tecniche Catapult TX 4




  • Tipo di circuitazione audio:          Splitter Passivo

  • Risposta in frequenza:   da 7Hz a 20KHz

  • Dinamica:            140dB

  • Distorsione armonica totale:       0.0005% @ 1kHz

  • Rapporto di reiezione di modo comune:               >103dB

  • Massimo livello d’ingresso:         +35dBu



Caratteristiche




  • Ground lift

  • Connettori d’ingresso:   XLR, RJ45

  • Connettori d’uscita:        XLR, RJ45



Specifiche Generali




  • Costruzione:      Telaio e guscio esterno in acciaio calibro 14

  • Dimensioni (L x W x D):   L: 8 1/8 x W: 4 1/8 x H: 2

  • Peso:     2.6 LBS

  • Alimentazione: Passiva, non è richiesta alimentazione

  • Condizioni d’uso:             in luoghi asciutti solo tra 5°C e 40°C
