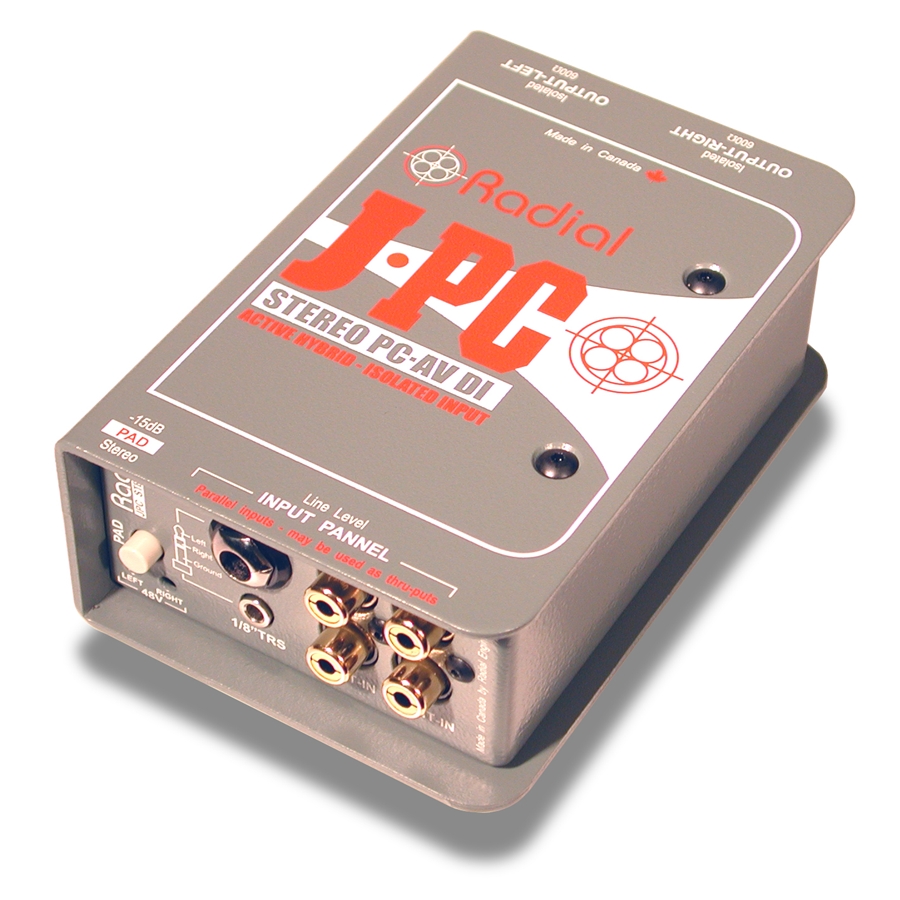

JPC di Radial engineering è un’interfaccia stereo analogica ideale per collegare ad un PA system un computer o altro dispositivo audio consumer senza i disturbi tipici indotti da queste unità. Possiede connessioni ¼", RCA e 3,5 mm per facilitare l’interfacciamento, Pad di attenuazione -15db, Ground Lift, uscite bilanciate XLR, si alimenta tramite phantom 48V.

Caratteristiche di rilievo


• Interfaccia stereo facile da usare per computer portatili


• Percorso del segnale attivo con isolamento del trasformatore


• Elimina il ronzio e i disturbi comuni ai PC


• Diversi tipi di connettori per qualsiasi sorgente audio

Circuito ibrido a bassa rumorosità

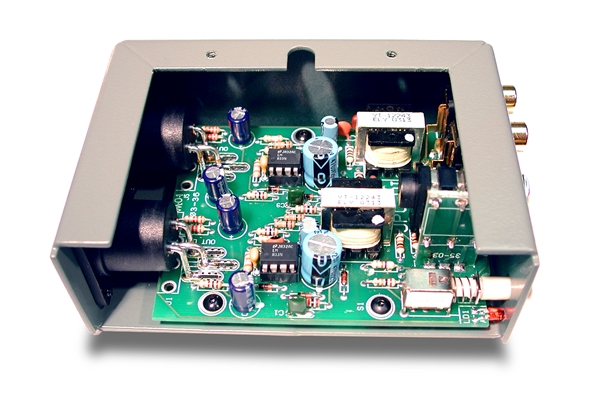

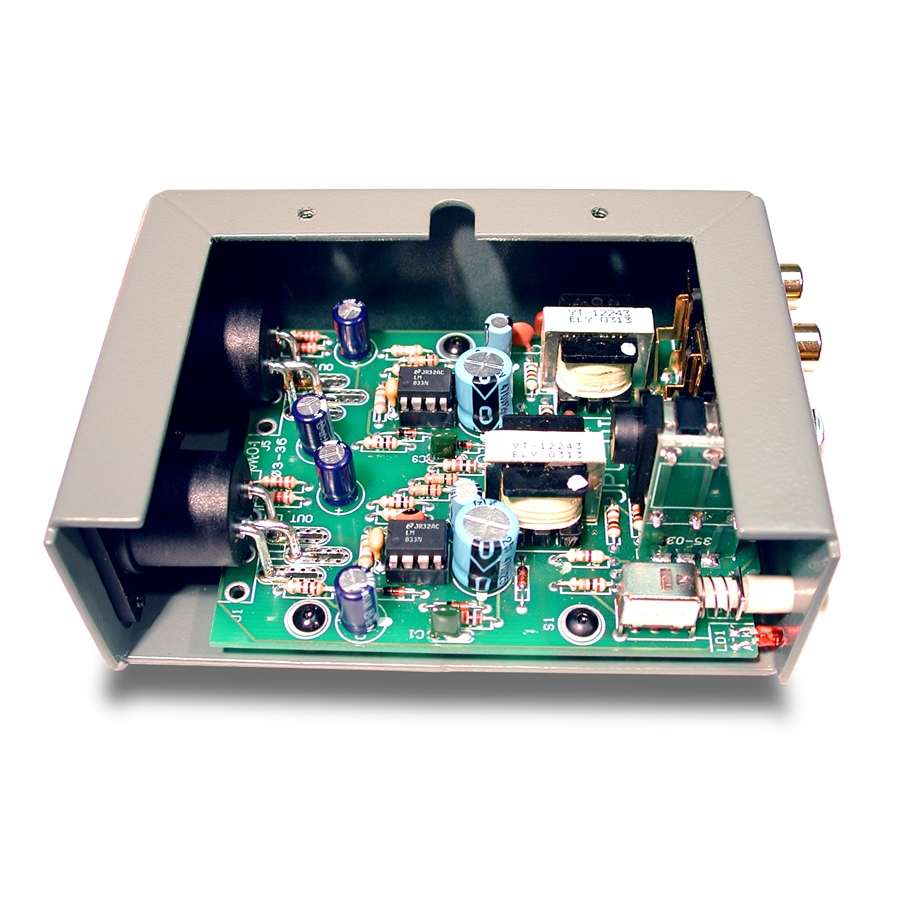

JPC è una Direct Box Stereo facile da usare adatta a qualsiasi dispositivo elettronico di consumo. Utilizza buffer attivi e isolamento del trasformatore per creare un circuito ibrido che blocca i loop di terra e riduce il rumore del sistema, insieme a condensatori di blocco CA per impedire che qualsiasi rumore del sistema audio si ripercuota nel computer. La scelta di connettori di ingresso da ¼", RCA e 3,5 mm semplifica l'interfaccia con tutti i tipi di sorgenti audio sbilanciate come computer, smartphone e tablet, mentre le uscite sono a livello microfonico bilanciato XLR per alimentare sistemi Snake e PA. JPC viene alimentato tramite phantom a 48 V da una console di missaggio, consentendo di utilizzarlo in ambienti da concerto senza richiedere un alimentatore esterno.

Applicazioni pratiche di JPC

Utilizzo di JPC con un computer

I computer sono spesso causa di rumore nei PA system. La combinazione dell'isolamento del trasformatore con un circuito di pilotaggio attivo di JPC aiuta a ridurre il rumore eliminando le correnti vaganti.

Utilizzo di JPC con un DJ Set

JPC è particolarmente indicato nella gestione nella tipologia di audio generato da CD e file audio digitali. Isolando la sorgente con il PA System si eliminano anche i rumorosi Loop di terra.

Utilizzo di JPC con gli Smartphone

Il jack TRS da 3,5 mm (1/8") di JPC semplifica l'interfacciamento di dispositivi di riproduzione portatili. Ciò agevola l’utilizzo di tracce audio sbilanciate nel PA System dall'ingresso microfonico bilanciato di una console.

Specifiche tecniche JPC


• Tipo di circuito audio:    Buffer e Inverter Unity Gain che utilizzano amplificatori operazionali ad alte prestazioni audio a basso rumore


• Numero di canali:            2


• Risposta in frequenza:   20Hz ~ 20kHz +/- 2dB


• Dinamica:            111dB


• Distorsione armonica totale:       0.01% @ -15dBu Output


• Distorsione d’intermodulazione:               meno di 0.15% ad ogni livello sotto il clipping


• Deviazione di fase:          +29º a 20Hz || -5º a 1kHz || -80º a 20kHz


• Impedenza d’ingresso:  10kΩ


• Impedenza d’uscita:        600Ω


• Rumore d’ingresso equivalente: -94dBu


• Rumore residuo:              -97dB below 0dB Out


• Massimo livello d’ingresso:         +17dBu

Caratteristiche


• Pad d’attenuazione, Ground lift, Phantom Power


• Connettori d’ingresso:   1/4", RCA, 3.5mm TRS


• Connettori d’uscita:        XLR

Specifiche Generali


• Costruzione:      Telaio e guscio esterno in acciaio calibro 14


• Dimensioni (L x W x D): 84 x 127 x 48mm - 3.3" x 5.0" x 2"


• Peso:     720 g - 1.55lb


• Alimentazione: 48V Phantom Power (ogni canale richiede 48V phantom)


• Condizioni d’uso:  luoghi asciutti solo tra 5°C e 40°C
