SW4 di Radial Engineering è un commutatore audio bilanciato quattro canali con selettore A/B e relè, progettato per gestire sorgenti multiple, console o sistemi wireless con isolamento tramite trasformatori e accurata regolazione dei livelli.

SW4 caratteristiche di rilievo

•    Commuta fino a 4 set di sistemi wireless.

•    Collega i canali per la commutazione stereo o quad.

•    Consente il passaggio da una console all'altra durante un Live.

•    Trasformatore isolato per l’eliminazione del rumore.

Radial SW4 è uno Switcher audio professionale a quattro canali bilanciati che consente di commutare tra diverse sorgenti audio o collegare più console o sistemi wireless all’interno dello stesso impianto, offrendo maggiore versatilità operativa e un backup affidabile durante performance live, eventi o produzioni broadcast.

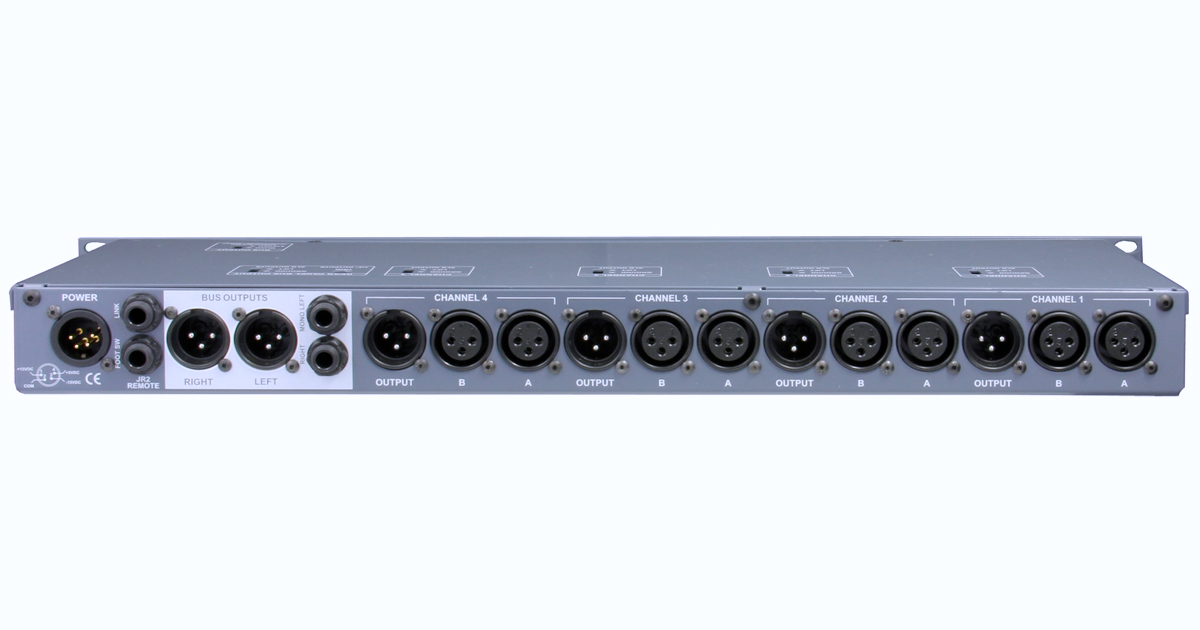

Ogni canale dispone di ingressi bilanciati XLR femmina e uscite XLR maschio isolate tramite trasformatori Eclipse ETLD2, che eliminano ronzii e interferenze causati dai loop di massa, preservando l’integrità del segnale. La commutazione A/B per ciascun canale è gestita tramite relè di qualità, garantendo trasferimenti silenziosi e privi di artefatti.

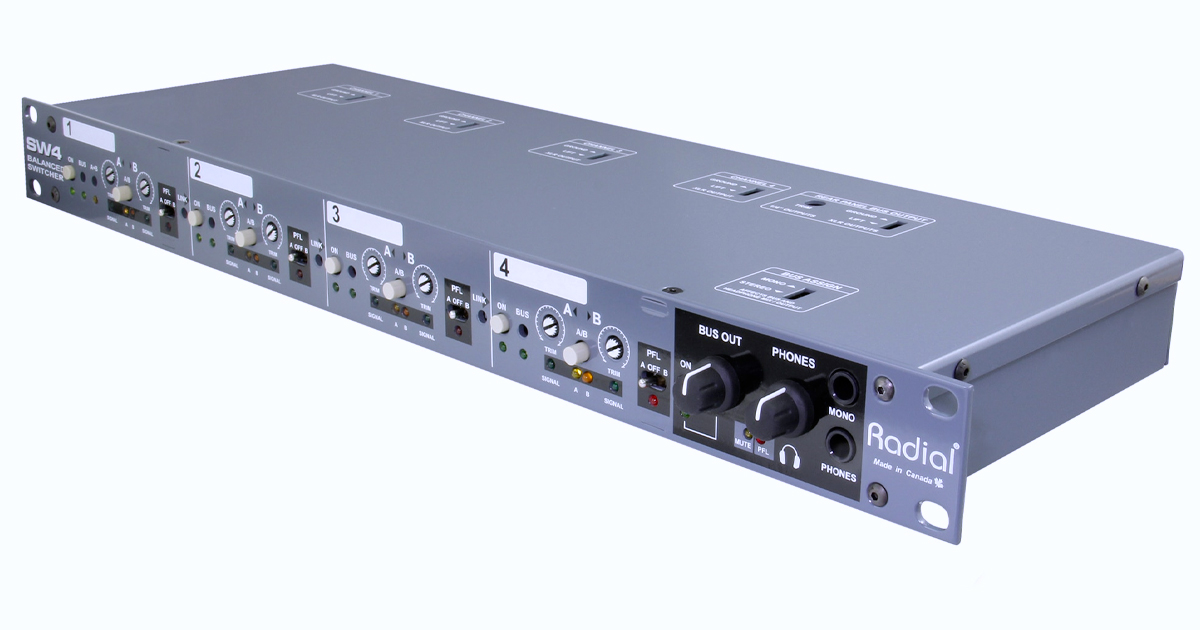

Il pannello frontale include controlli di trim indipendenti per gli ingressi, switch per l’attivazione del bus master e la selezione A/B dei canali, oltre a funzioni di PFL (prefade listen) per monitorare sorgenti specifiche tramite cuffie prima di andare in live. Le uscite bus possono essere assegnate a configurazioni stereo o mono in base alle esigenze del sistema.

La costruzione robusta in acciaio 14 gauge e l’alimentazione esterna connettore IEC con blocco di sicurezza assicurano affidabilità anche in condizioni di utilizzo intenso. Il SW4 è adatto a ambienti live, tour o installazioni fisse, con risposta in frequenza estesa e dinamica elevata per una riproduzione fedele del segnale.

Applicazioni pratiche di SW4

Passaggio tra sistemi wireless

SW4 consente la selezione e la commutazione tra più sistemi wireless, permettendo l’utilizzo di unità di backup o sorgenti alternative senza richiedere canali audio aggiuntivi sul mixer. È compatibile anche con sistemi wireless per chitarra, mantenendo l’integrità del segnale durante il cambio.

Commutazione tra sorgenti stereo

Utilizza lo SW4 come backup di sicurezza per passare tra due sistemi di riproduzione digitale. Collega i canali sinistro a Input 1 e i canali destro a Input 2, quindi collegali tra loro per abilitare la commutazione stereo.

Commutazione tra due audio console

Con quattro canali, puoi passare istantaneamente tra left, right, front down fill e sub tramite un semplice pulsante. Lo SW4 offre una gestione del segnale fino a +20 dB, ideale per sistemi ad alta potenza.

SW4 Specifiche Tecniche


•  Tipo circuito audio    Passivo con relè e isolamento tramite trasformatori Eclipse ETLD2


•  Numero di canali       4 canali con selettore A/B


•  Risposta in frequenza 10 Hz – 40 kHz


•  Dynamic range          136 dB


•  THD totale             0,002 %


•  Impedenza d’ingresso   carico in parallelo con 10 kΩ


•  Impedenza d’uscita     160 Ω (canale), 500 Ω (bus)


•  Livello massimo input +26 dBu (canalecanale), +17 dBu (canalebus)


•  Connettori ingresso    XLR femmina bilanciati


•  Connettori uscita      XLR maschio bilanciati, uscita ¼″


•  Costruzione            Chassis in acciaio 14 gauge


•  Alimentazione          External 100240 V AC con 48 V Phantom


•  Dimensioni (L×P×A)    445 × 152,5 × 44,5 mm


•  Condizioni d’uso       Ambienti asciutti 5 °C – 40 °C


•  Garanzia               3 anni trasferibile
